Overview

Das vLoc3-Cam Sonden- und Kameraortungsgerät bietet den einfachsten, schnellsten und zuverlässigsten Weg zur Positionsbestimmung einer Ortungssonde. Mit dem übersichtlichen und hellen Farbdisplay wird der Anwender intuitiv per 360° Richtungspfeil zur genauen Position der Sonde geführt. Befindet sich der vLoc3-Cam Empfänger direkt über der Sonde, erscheint ein Sondensymbol auf dem Bildschirm und die Tiefe zur Sonde wird automatisch angezeigt.

Der vLoc3-Cam Empfänger enthält alle gängigen Sondenfrequenzen und ist kompatibel mit den meisten verfügbaren Schiebekameras und Fahrwagen-Kamerasystemen. Mit dem integrierten Kabelortungsmodus kann der Verlauf des gesamten Schubkabels verfolgt werden. Dazu wird ein optionaler aktiver Signalsender mit 83.1kHz an das Schubkabel angeschlossen. Diese Frequenz ist auch ideal zur Ortung von metallischen Wasser-, Gas- und Rohrleitungen oder tief liegenden Kabeln. Der vLoc3-Cam Empfänger ist mit 83.1kHz oder 33kHz für die Ortung von Kabeln oder Rohrleitungen erhältlich. Standardmäßig besitzt der vLoc3-Cam Empfänger zwei zusätzliche passive Ortungsmodi (50Hz/Radio) zur Lokalisierung von Strom-, Telekom- und Koaxialkabeln oder anderen erdverlegten metallischen Leitern.

Auf Wunsch kann der vLoc3-Cam mit dem Bluetooth-Modul ausgestattet werden. Dieses ermöglicht die Kommunikation mit externen Datenloggern, GPS-Geräten oder einem Smartphone mit installierter VMMap-App zur Datenspeicherung.

vLoc3-Cam Empfänger

vLoc3-Cam Empfänger

vLoc3-Cam Empfänger

vLoc3-Cam Empfänger

vLoc3-Cam Empfänger Display

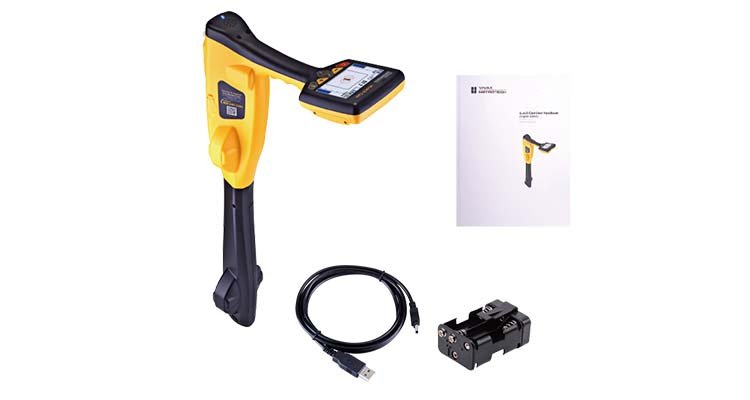

vLoc3-Sondenortungsgerät - Lieferumfang

Hauptmerkmale

  • Intuitive Sondenortung per 360° Richtungspfeil
  • Automatische Tiefenmessung
  • Punkt- und Streckenortung
  • Kabelortungsmodus mit Kompass (aktiv/passiv)
  • Großes sonnenlichttaugliches Farbdisplay
  • Optionale Datenspeicherung via Bluetooth
BroschüreDateigrößeHerunterladen
Übersicht – Sonden & Sondenortungsgeräte 467,57 KB Herunterladen
vLoc3-Cam Sondenortungsgerät 755,22 KB Herunterladen
Kurzanleitung
VMMap – Installations- und Kurzanleitung 1,34 MB Herunterladen
Technisches Datenblatt
vLoc3-Cam – Technisches Datenblatt 389,17 KB Herunterladen
Benutzerhandbuch
vLoc3-Cam Benutzerhandbuch 5,48 MB Herunterladen
software
MyLocator3-Setup_1.20 8,73 MB Herunterladen
