Overview

Das vLoc3-DM wird zur genauen Lokalisierung von Rohrleitungen und zur Unterstützung bei der Bewertung von Rohrbeschichtungsfehlern eingesetzt. Das System kann sowohl bei Übertragungs-, als auch bei Verteilungsleitungen eingesetzt werden. Eine komplette ACVG-Vermessung kann mit dem vLoc3-DM und dem Plug-in-A-Frame durchgeführt werden. Die Anzeige auf dem vLoc3-DM wurde speziell für die Bewertung von Rohrleitungen konfiguriert. Die Daten können in Echtzeit auf dem Empfänger erfasst werden, während sie sich noch vor Ort befinden. Die Walk-Back-Funktion hebt die Position des Bedieners auf dem Diagramm hervor und ermöglicht es ihm, zu einem interessanten Punkt zurückzukehren, an dem eine weitere Auswertung oder eine ACVG-A-Frame-Messung durchgeführt werden kann.

Mit zwei Sets 3D-Antennen werden Signalverzerrungen leicht erkannt und auf dem hellen Vollfarbdisplay angezeigt. Das vLoc3-DM hat folgende neue perspektivische Ortungsbildschirme:

  • Vektor-Modus – für eine vollautomatische Ortung, bei der auch neben der Leitung gelaufen werden kann.
  • Live-Scan – zur sofortigen Messung der Signalverzerrung
  • Draufsicht – zeigt die relative Ausrichtung des Kabels in jedem Winkel

Audio- und Vibrationsalarme können ebenfalls vom Benutzer konfiguriert werden, um vor flach verlegten Leitungen, Signalüberlastung, Freileitungen und übermäßigen Schwingungen zu warnen.

Der 150-Watt-Sender Loc-150Tx (DM-Sender) wird verwendet, um einen Signalstrom an das Anodenbett anzulegen. Der Sender ist so ausgelegt, dass er von CP-Stationen (Cathodic Protection), Wechselstrom oder externem Strom gespeist werden kann, wodurch Batterien überflüssig werden.

Zwei Dreh-/Druckknöpfe ermöglichen den Zugriff auf Frequenzauswahl, Ausgangspegel, Menüinformationen und Aktiv-/Standby-Modus. Dieser Sender wird mit einem Anschlusskabel, einem DC-Eingangskabel und einem AC-Netzanschlusskabel geliefert.

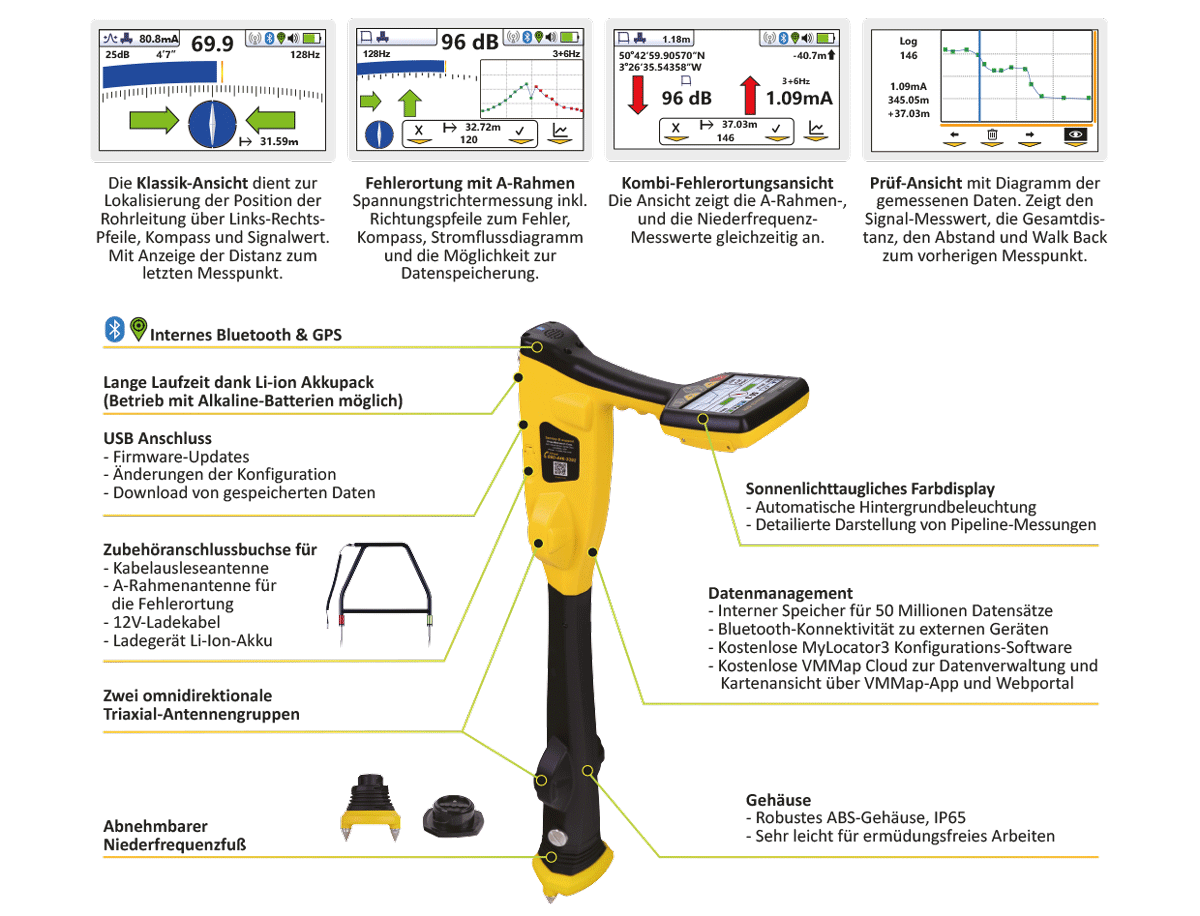

vLoc3-DM Empfänger

vLoc3-DM Empfänger

vLoc3-DM Empfänger

vLoc3-DM Empfänger

vLoc3-DM Empfänger

vLoc3-DM Empfänger

vLoc3-DM Empfänger mit Fuß

Hauptmerkmale

  • Echtzeit On-Screen-Mapping und Datenüberprüfung
  • Identifizieren von Beschichtungsfehlern an Pipelines
  • Farbkodierte Störfeldanzeige
  • Niederfrequenz Strommessung 3Hz und 4Hz
  • Internes Bluetooth und GPS
  • Interner Datenspeicher

MyLocator3 Desktop App

Verwalten Sie einzelne Geräte oder eine ganze Flotte von Locator-Empfängern der vLoc3-Serie mit der kostenlosen MyLocator3 Desktop-App. Konfigurieren Sie die Empfänger, indem Sie Funktionen ein- oder ausschalten, die Frequenzen auswählen auf die der Benutzer Zugriff haben soll und erstellen Sie benutzerdefinierte Startbildschirme. Wenn das Gerät mit einem Computer verbunden ist, auf dem die...

Mehr sehen

VMMap Mobile App

Bei Verwendung mit Bluetooth-fähigen Vivax-Metrotech-Empfängern zeichnet die Smartphone-Applikation VMMap Daten aus dem Feld auf, die sofort online über die VMMap Cloud im Webportal oder über die E-Mail-Funktion in der App geteilt werden können. Die Standortdaten werden vom Mobiltelefon oder einem externen GPS-Empfänger Ihrer Wahl abgerufen. Tiefenmessungen, GPS-Koordinaten, der Abstand zwischen den Orten und...

Mehr sehen
BroschüreDateigrößeHerunterladen
vLoc3-DM Leitungsortungssystem f. Pipelines 1,81 MB Herunterladen
Übersicht – Zubehör Leitungsortung 5,27 MB Herunterladen
Technisches Datenblatt
vLoc3-DM – Technisches Datenblatt 474,55 KB Herunterladen
Benutzerhandbuch
vLoc3-DM Benutzerhandbuch 11,19 MB Herunterladen
